概述

FZC高精度煤粉轉子秤系統，是我公司在消化吸收國外同類産品先進技術的基礎上，針對煤粉流動性變化大、出料口有較高正壓的特殊工況，專爲燒成系統的窯頭、窯尾煤粉計量而研制、開發的一種原理先進、結構緊湊、占地面積小、喂料計量精确、密封可靠、易于維護的新一代高精度煤粉喂料計量設備。

系統組成

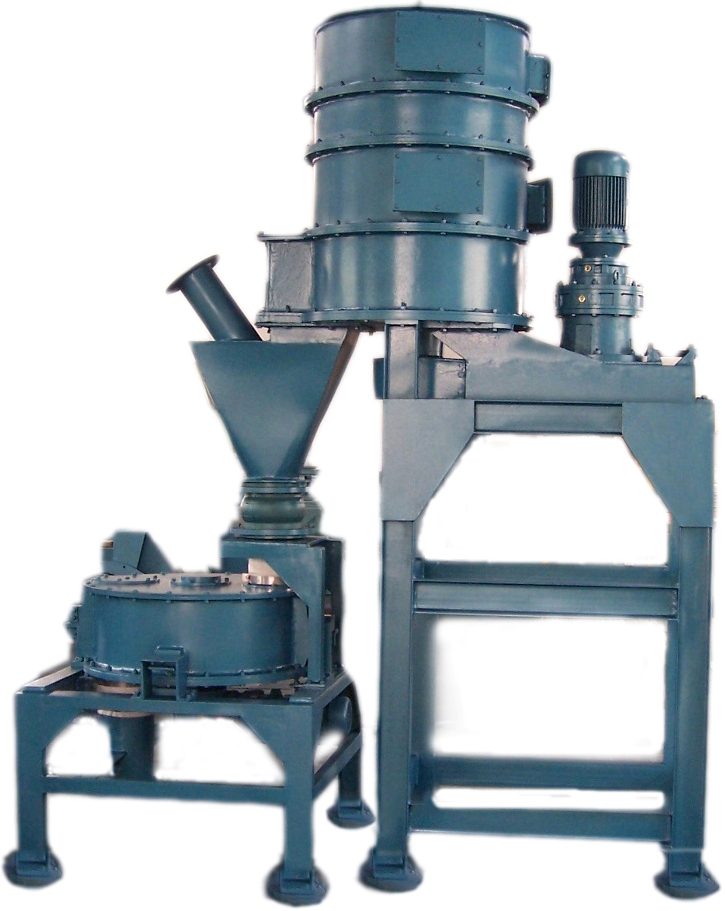

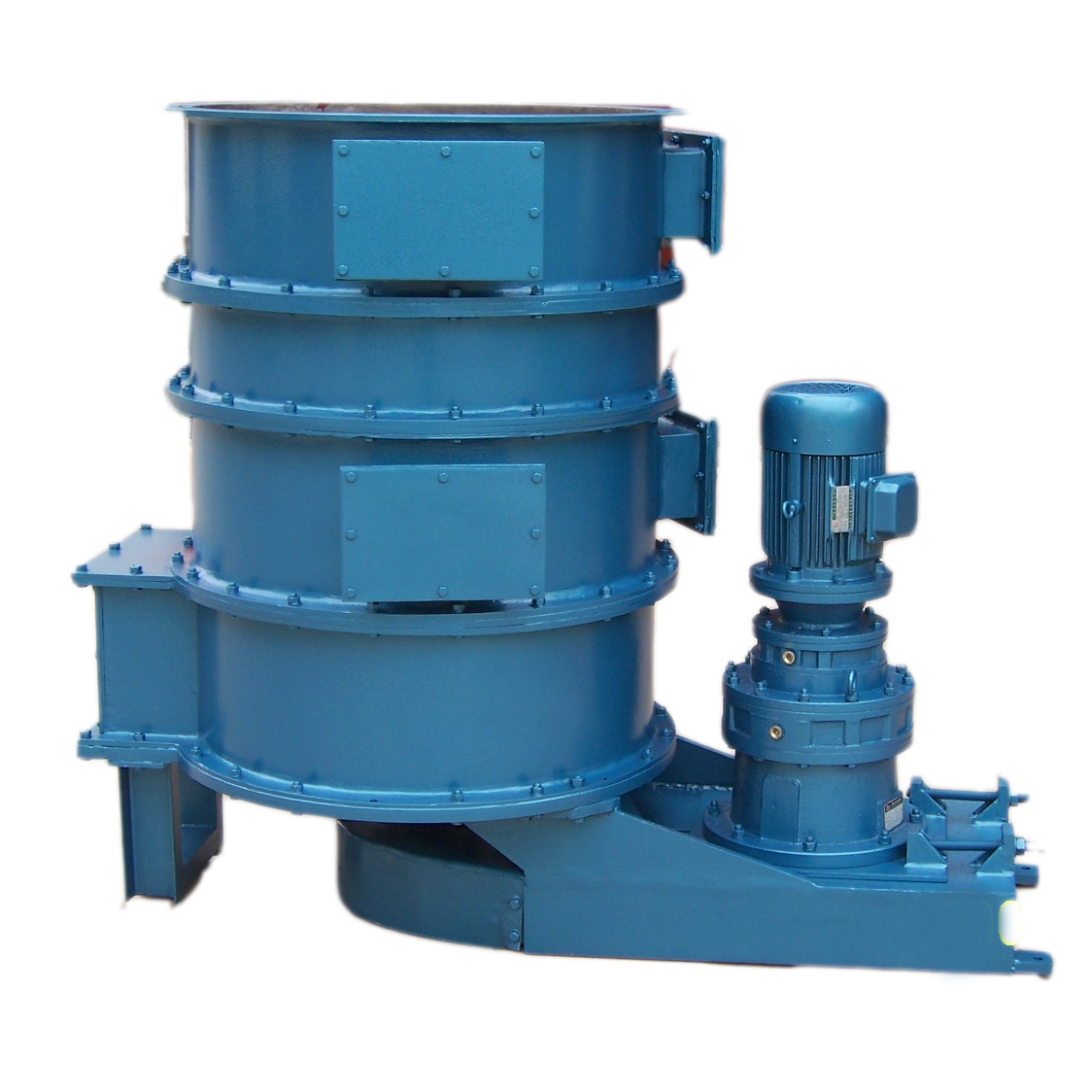

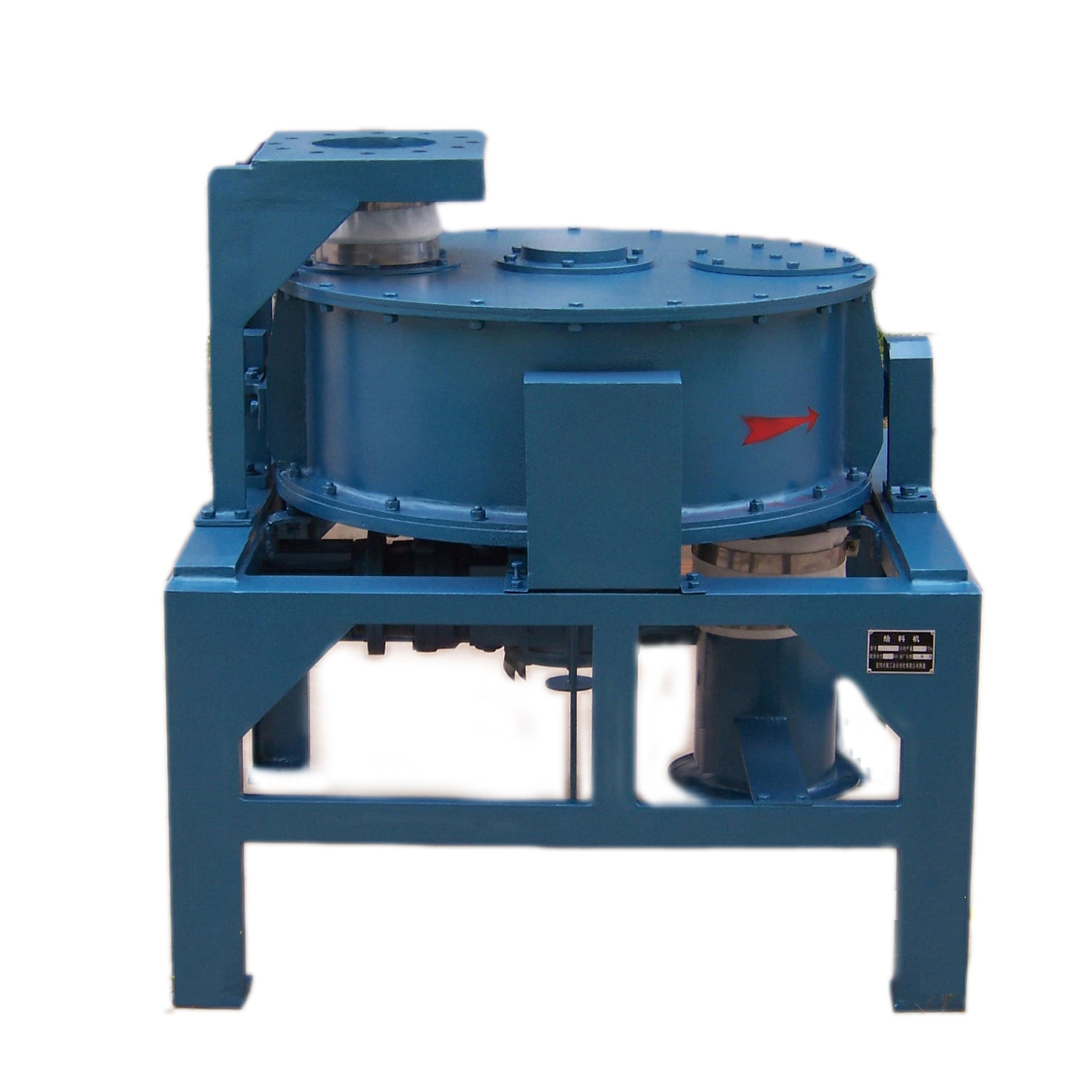

FZC高精度煤粉轉子秤系統由 FW粉體定量喂料機、ZC高精度環狀天平秤、TG送料鎖風螺旋泵和自動控制系統四部分組成，

系統特點：

1、 FW粉體定量喂料機能保證煤粉喂料的連續、穩定、均勻，杜絕堵料和湧料現象

2、ZC高精度環狀天平作爲計量裝置，計量準确、運行可靠，氣流、落料沖擊力等外界影響因素不會引進秤體零點漂移

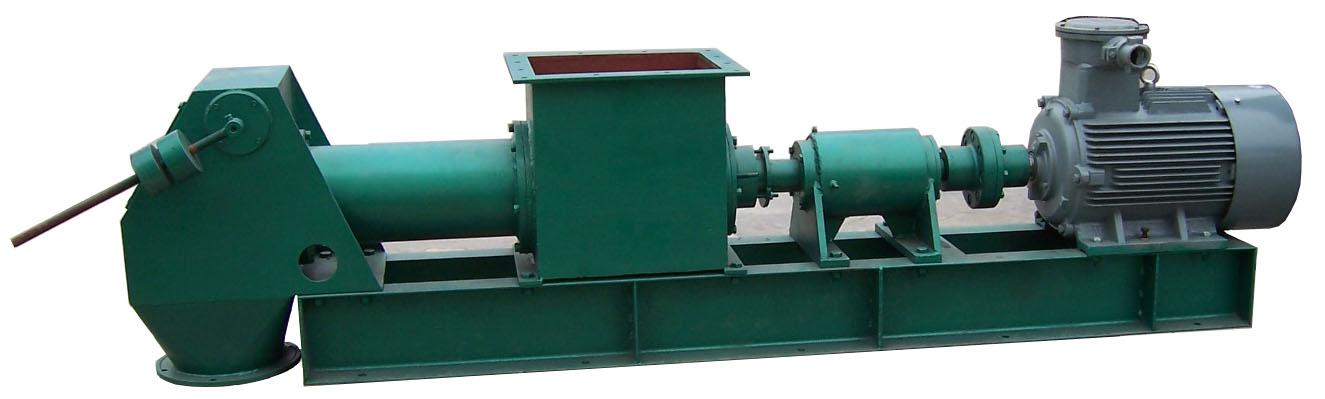

3、采用我公司自主開發TG螺旋輸送泵，其變距螺旋形成的動态料封與出料止回閥構成鎖風雙保險，可以在較高的送料氣體壓力下有效送料并可靠鎖風，防止氣體竄入計量秤，以保證轉子秤系統的喂料計量精度

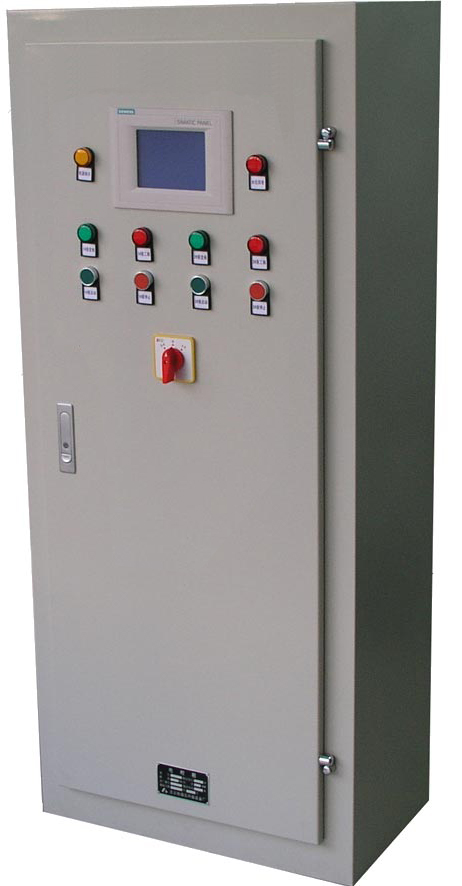

4、一流的控制系統：

彙聚我公司近二十年計量控制經驗，自主開發的轉子秤軟硬件控制系統先進可靠，專家級前饋控制技術，調節靈敏、反應迅速、功能齊全、使用方便

5、高檔的進口驅動配置：

轉子秤和喂料機選用國際品牌減速機，運轉平穩無振動，确保轉子秤的計量精度和長期穩定可靠運行

6、結構緊湊、密封性好，可方便地安裝在煤粉倉下

技術指标

50. 動态累計誤差：≤±0.5%
50. 控制精度：≤±0.5%
50. 額定給料量：1.0m³/h～60m³/h
50. 氣力輸送當量距離：水平＜300m，高度＜32m

工作原理

粉體物料由FW料體供給機送入ZC轉子秤，轉子秤的分格葉輪旋轉，使物料在進料口至出料口半圓周内均勻流動，由于轉子秤采用天平結構，此時轉子圓盤形成一側有物料，另一側沒有物料，使秤體失去平衡，物料的重量經稱重傳感器檢測送入稱重控制儀表，同時與檢測到的速度信号經運算後得到瞬時流量與累計量，控制喂料機轉速即可調節流量。

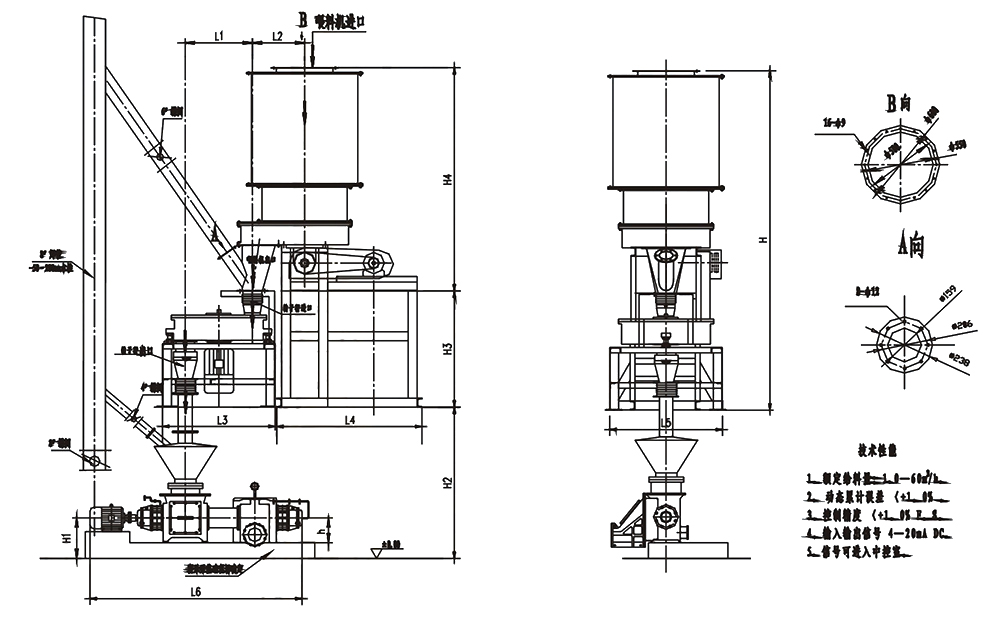

系統安裝圖
